LPG

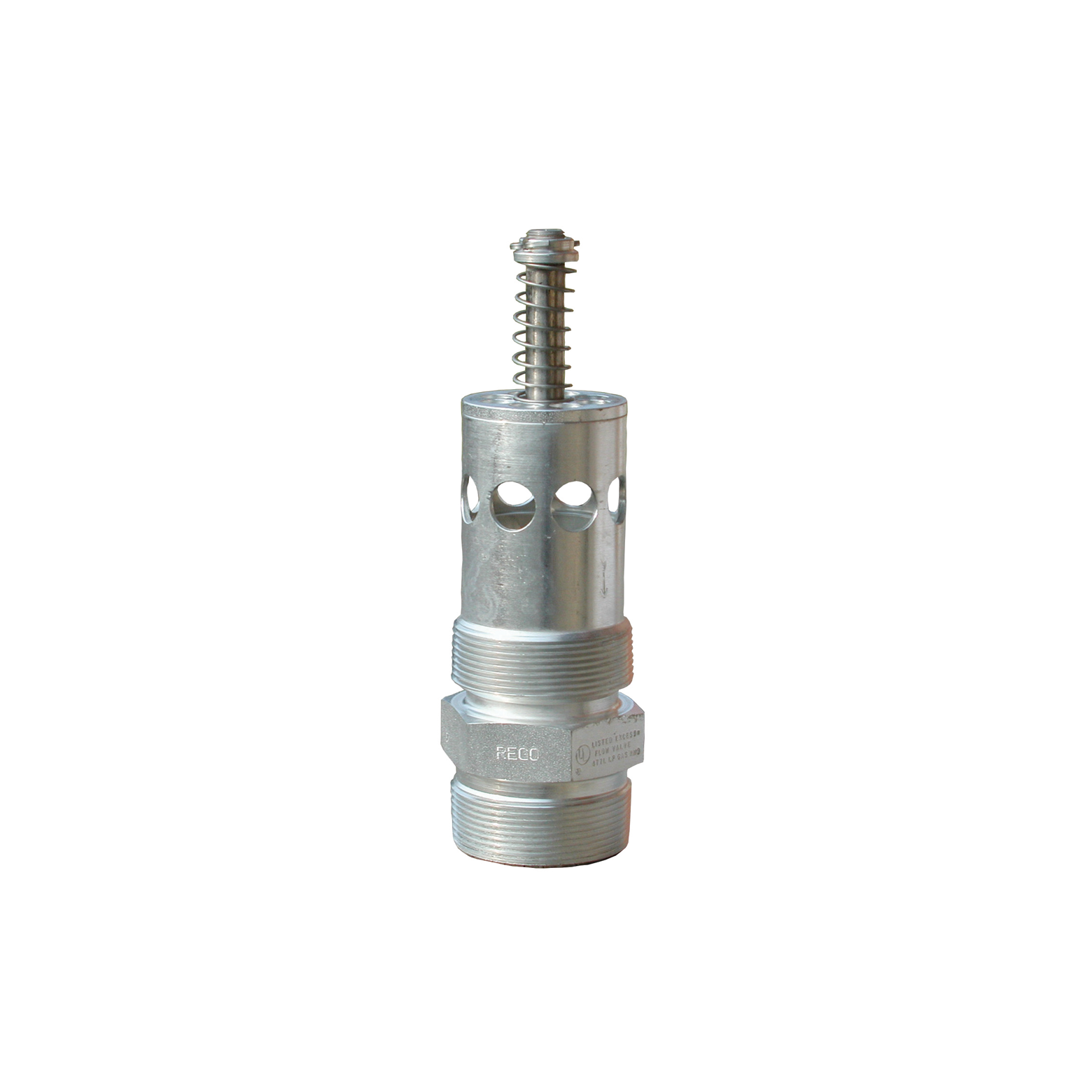

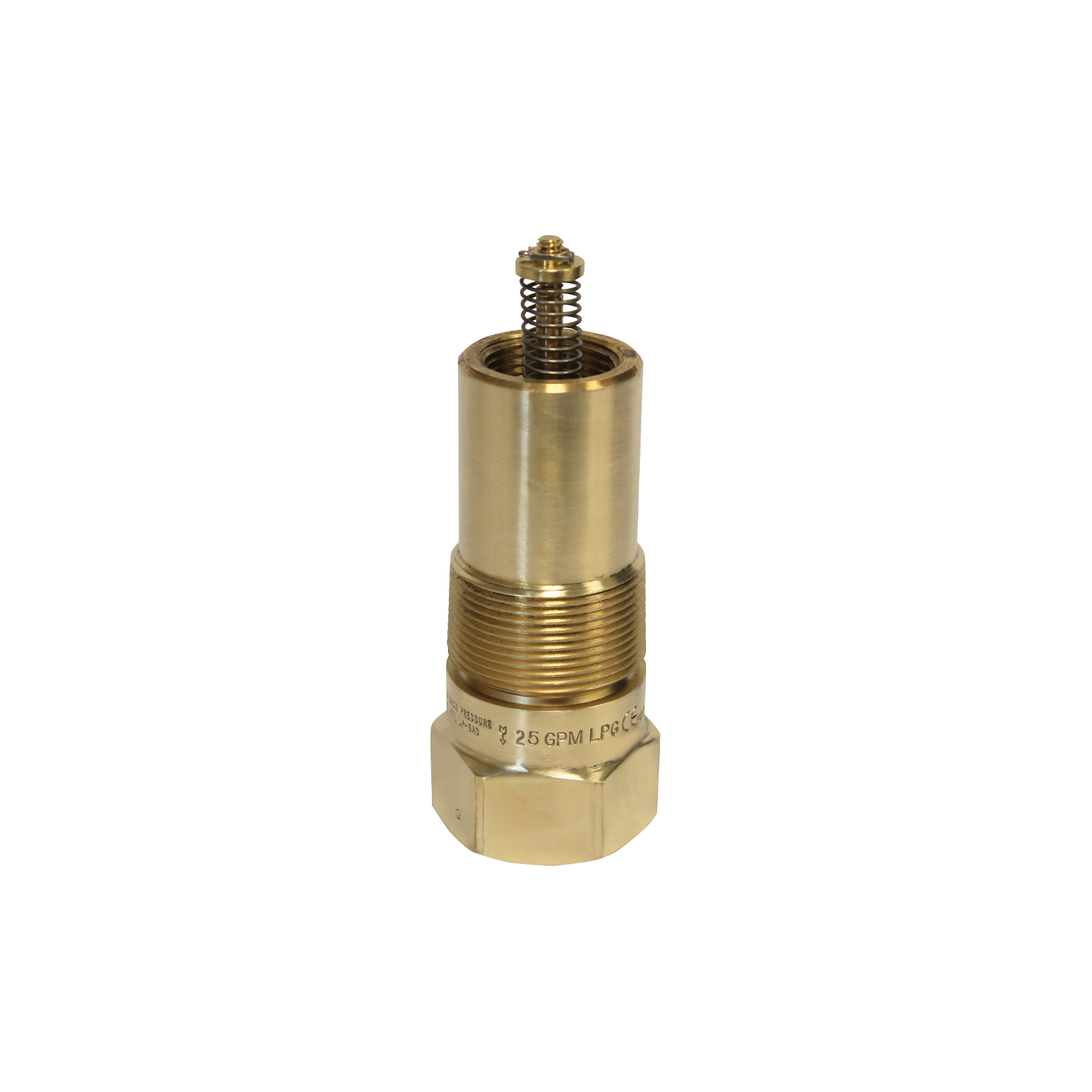

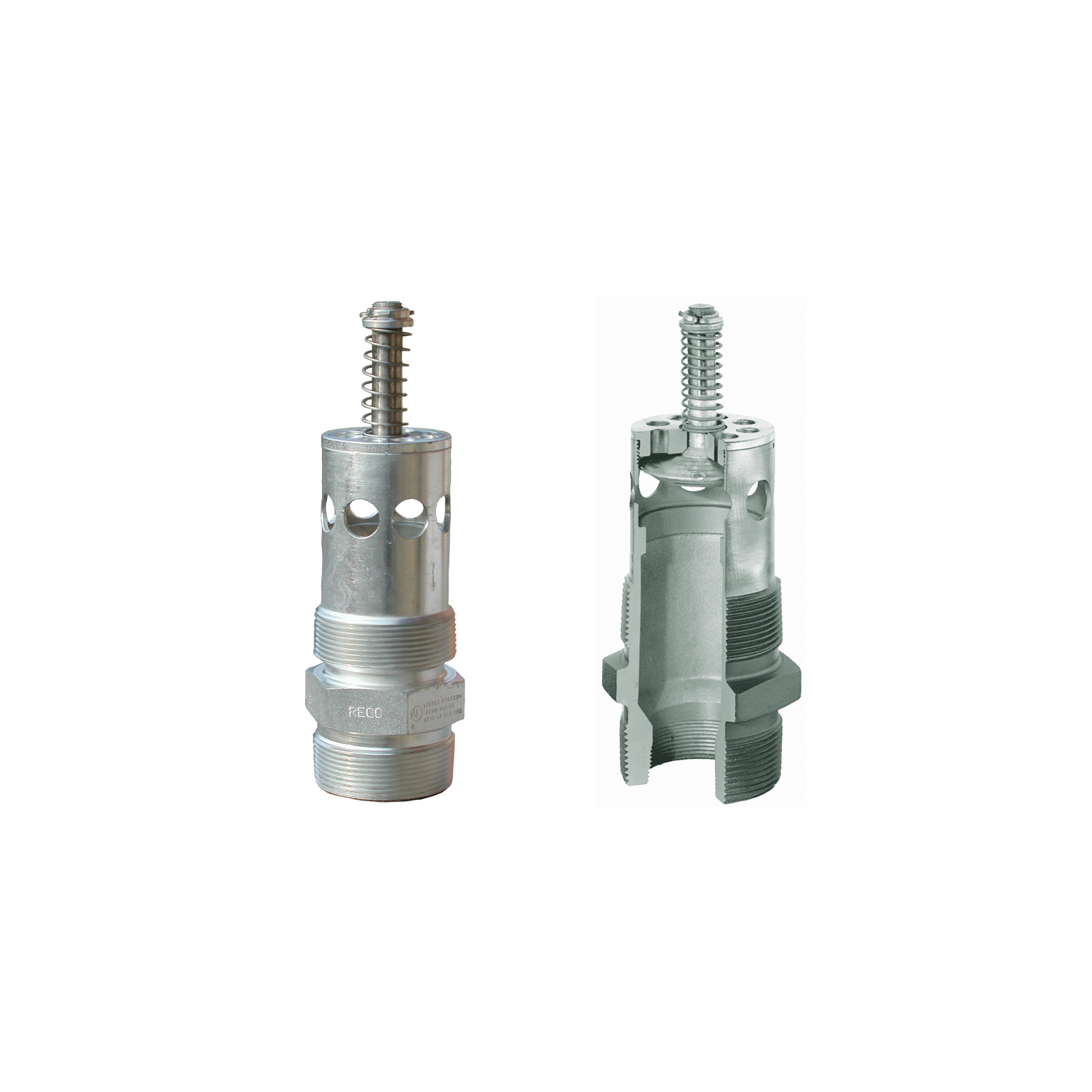

Gevindmonterede overstrømsventiler til LPG-beskyttelse mod trykstød

Overstrømsventiler er sikkerhedsanordninger, der overvåger flowlinjer og beskytter mod trykstød, hvor de lukker for flowet. De installeres i flowlinjer og er specifikt designet til trykmålere, rørledninger og tankdyser.

Produktbeskrivelse

Overstrømsventiler er fjederaktiverede, hvis en flowhastighed overstiger en foruddefineret forventet hastighed. Ventilerne tillader flow i begge retninger, men fjederfunktionen er kun aktiv i den retning, der er angivet på ventilhuset. Ventilerne åbner igen, når trykudligning er opnået på begge sider af ventilen, hvilket udluftningsfunktionen kan hjælpe med at opnå.

icon 3 squares in front of eachother symbolising material

Materialer

Hus: Rustfrit stål, kulstofstål
Fjeder: Rustfrit stål
Føring: Kulstofstål, rustfrit stål
Skive: Rustfrit stål

icon a gear with lines going up down left and right symbolising specifications

Specifikationer

Gastyper: LPG (Propan, Butan)
Tilslutninger: Gevind
Typer: NPT
Arbejdstryk: Op til 27.5 bar (400 psi)
Maks. tryk: Op til 131 bar (1900 psi)
Lukkeflowhastighed (flydende propan): 3.5 til 1892.7 lpm (0.95 til 500 gpm)
Lukkeflowhastighed (damp propan): 1.7 til 2520.2 SCMH (60 til 89,000 SCFH)
Temperaturområde: -45˚C til +148˚C (-50˚F til +300˚F)
Størrelser og intervaller: ½" til 4"
Serie tilgænglighed: 1519C, 1519A, 1519B, A1519, 3272, 3282, 3292, A3272, A3282, A3292, 7574, 12472, 3272H, A7537, A7539, A8523, A8525, A2137, 2139, A3500, A4500 , 2723C, A8013D, 2884D, 3199W, model 40, model 41, model 141, model 301, model 185
Standarder: UL listed, CE-PED

*Materialer og specifikationer er generaliseret. Vores erfarne medarbejdere er klar til at hjælpe dig med at finde den rette løsning til din applikation.

icon a magnifying glass over a gear symbolising features

Funktioner

  • Præcisionsbearbejdet
  • Lavt trykfald = minimeret kavitation i pumpens sugeledninger
  • Splitbolt forhindrer tab af fjederholder
  • Konstant lukkeflow ved hjælp af fjeder i rustfrit stål
  • Lang levetid
  • Separate modeller til installation i halv- eller fuldkobling

Vidste du det?

Hver overstrømsventil har en bypass-funktion, der ikke overstiger en #60 borestørrelse, hvilket tillader en lille mængde produkt at passere nedstrøms fra sædeskiven.

Ventilen nulstiller sig automatisk, da trykket passerer gennem bypass-området for at nå den nedstrøms side, hvor trykket derefter øges for at matche trykket på den opstrøms side.

BEMÆRK: En gevindtype, designet til installation i en gevindflange, fås fra 2" til 8"
